镀铜圆钢接地材料是借鉴国外技术，将含量为99.9%的电解铜分子电镀到低碳钢芯上，变成了铜与钢的高度分子结合的新型复合材料，它克服了传统工艺套管法生产所存在的原电池反应，又解决了热浸连铸工艺生产所存在的铜的纯度不高及铜层厚度阴阳面等弊端。在施工过程中，电镀铜包钢材料可以自由的弯曲和长短切割，其表层铜层不会剥离和脱落。

    因此近几年来电镀铜包钢用作接地材料，得到了国内外客户的广泛认可及良好的赞誉。采用电镀生产工艺，实现铜与钢的高度结合。外表铜层为含量99.99%电解铜份分子组成，它既克服了套管法生产工艺存在的原电池 反应的弊端，又解决了热浸连铸工艺存在的铜层纯度不足，及表面铜层阴阳面等弊端。

    优点：材料表明铜层较厚且为99.99%的电解铜分子，平均厚度大于0.25mm，因而耐腐蚀性强，使用寿命长达50年以上。由于表层铜层由99.99%的电解铜分子组成，因而具有优良的导电性能，自身电阻远远低于常规材料。适用于不同湿度、温度及PH值的土壤条件。配件齐全，使用专门的连接管或采用倍速达热熔焊剂连接，接头牢固，安装便捷，大大提高了施工效率。

    镀铜圆钢作为接地装置的一种，应采用焊接连接，其搭接长度应符合的规定有：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢的搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢和圆钢与钢管、角钢、互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；焊接部位应做防腐处理。

    铜制接地装置应采用焊接或熔接，钢质和铜质接地装置之间连接应采用熔接方法连接，连接部位应做防腐处理。连接装置连接应可靠，连接处不应松动，脱焊，接触不良。接地装置施工完工后，测试接地电阻值必须符合设计要求，隐蔽工程部分应有检查验收合格记录。

    由于铜包钢圆线的扩散和渗透作用，降低接地体周围的土壤电阻率，接触电阻会逐渐增大。接地体的降阻机理以及存在的问题，结合实际的接地工程对如何选择降阻材料，但降阻剂的稳定性和长效性与扩散和渗透作用是矛盾的。扩散和渗透好的降阻剂其稳定性和长效性都比较差，因为扩散和渗透性强的降阻剂容易随雨水的流失而流失。

    都知道风雷接地工程在雷雨天气多发地带尤为重要，防雷接地工程也越来越多，防雷接地工程中铜包钢圆线的应用也十分广泛，但是铜包钢圆线的丈量应该特别注意一下。丈量用变压器应采用双绕组隔离变压器，且容址一般要在1kVA以上，以保证侧是平安消除电网可能给测址带来的毕响，使侧公结果更符合实际。

    为了减小测及误差，测贷用电压表应采用有高内见的电压表，电压极可采用直径25，长1m左右的圈钢或俐管。铜包钢圆线的铺设深度不得小于0.8米，达到规定深度可以有效避免在雨后立即侧址接地电阻；测亚时在电流极周田会有较大的跨步电压，故在其30-50m范HI内WV止人进入。

    铜包钢圆线就是铜线和钢线相互搅在一起一种绞线，利用低压高频信号的趋肤效应，在高频区沿表面行走，所以只要铜层厚度达到一定范围，某个频率段的信号就能被确保传递。铜起到传导弱电信号的作用，钢丝则起到支撑作用。铜包钢圆线的应用领域非常广泛，能够适用于南方酸雨地区、北方与西北方风少二氧化硫较重的地区。

    1、接地

    接地是为保证电工设备正常工作和人身安全而采取的一种用电安全措施，通过金属导线与接地装置连接来实现，常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。镀铜圆钢接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。

    2、接地线

    电器中，接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电，或误合闸时保证安全之用。高压接地线结构： 携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、接地夹。

    高压接地线制作工艺：制作工艺优良-- 导线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。按部颁规定，接地线必须是 25mm 2 以上裸铜软线制成。

    3、防雷

    防雷是指通过组成拦截、疏导后泄放入地的一体化系统方式，以防止由直击雷或雷电的电磁脉冲，对建筑物本身或其内部设备造成损害的防护技术。

    镀铜圆钢是一种很特殊的建材，在市场上一般都是会把镀铜圆钢归纳成为电气产品的，镀铜圆钢的主要的作用就是作为接地线。镀铜圆钢的使用优势是非常多的，先镀铜圆钢的价格是比较的便宜的，其次就是镀铜圆钢的布线是比较的便捷的。所谓的镀铜圆钢，也就是铜包钢圆线、铜包圆钢等等的简称。

    它分为直条与卷线两种，不同分类的产品价格不同，适合的使用领域以及外观差异也会不一样。但是产品基本上都具有导电性能好，低电阻、防腐性能优 越、运输方便、施工方便等等方面的特点，并且既可以被用于建筑领域，也可以用于工业生产制造的过程之中。

    铜覆钢基本上是平面覆合，比如钢带和铜带覆合轧制；铜包钢是曲面包合，基本上是封闭的，比如钢丝外面用铜带包合，接缝处用氩弧焊焊接再进行拉拔减径覆合。一般采用镀锌圆钢或镀铜圆钢作接闪带、网时规范要求不小于8mm，但因现在材料通常会小于国标，因此一般用大一个规格的材料作避雷针、引下线、接地等按GB50057-2010中的要求选型。

    镀铜钢接地材料利用表层厚达0.254mm铜层防腐性，同时采用分子间相互渗透电镀工艺，增强了铜层与钢芯之间结合性。和传统材料相比有良好经济性能并满足全寿命设备周期管理，符合新材料新工艺新设备范畴。镀铜钢材料使用寿命传统镀锌钢接地材料寿命3～10倍。

    如果以纯铜导电率为百分百，则镀铜材料导电率20%~40%，传统镀锌钢材料导电率为8.6%。高频接地或雷击电流作用下，由于电流集肤效应，让镀铜钢接地材料据有接近于纯铜导电性。水平镀铜钢接地体为镀铜单芯固体圆钢，单根长度长，中间连接点少，穿管弯曲方便。

    垂直镀铜接地材料安装方便快速，免开挖省时省力。通过连接，可实现任意深度并利用地下含水层，降阻效果明显，同时无需额外钻深井，从而减少变电站占地面积。采用了电镀工艺，电流在各个方向上密度一致，铜层附着均匀一致。

    铜包钢接地棒上世纪八十年代进入我国，相继得到中国石化、中国石油、电力等公司的认可，并逐步得以推广使用。近几年来，我国石化、电力、通信等系统企业由于接地装置故障而导致得事故日渐增多，接地装置的可靠性、稳定性及使用寿命被引起广泛重视，因而用电铸铜覆钢材料替代传统热镀锌钢，用热熔焊接来替代传统电焊连接来建造接地装置已逐步普及。

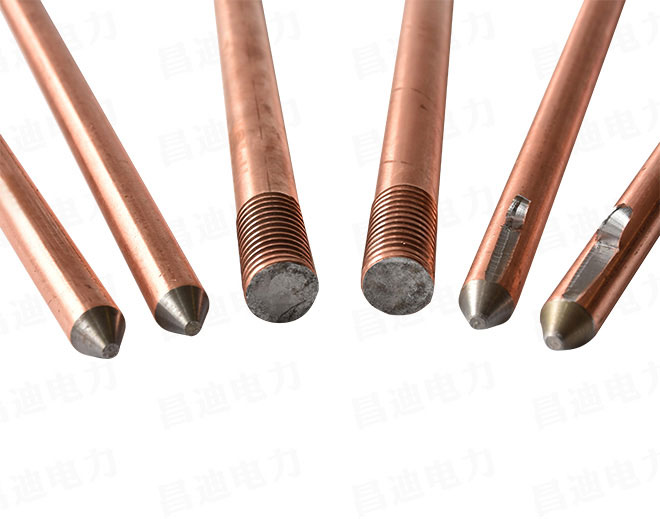

    铜包钢接地棒的铜镀层厚度可以用电子厚度测微仪在各点按规定的次数测量，厚度至少要达到0.250mm。此厚度保证了镀铜后制作的螺纹底部全部被铜覆盖。接地棒铜镀层厚度薄为0.250mm，保证在地下可使用30年之久。镀层的可塑性—将棒弯曲180度后进行测试，不得出现裂缝和剥落，铜镀层的粘合度—当接地棒打入地下时，应检测镀层是否趋向分离。

    具体方法为：把待测的接地棒夹在虎口钳之间，钳口之间的距离等于棒的直径减去1.2mm。当棒被挤压时，虎口钳会切下与之接触的棒的镀层，而表面的其余部分镀层不会剥落，这样的镀层可以保证接地棒在镀铜后可车上螺纹。

    铜包钢接地极铜层厚度高达0.254mm以上，远远高于标准，也可以根据客户要求订制，抗拉强度高达600牛顿/平方毫米，耐腐蚀性强，深埋地下后无论是自然腐蚀还是电化学反应，都有较强的保护性，电气性能佳。表层紫铜材料优良的导电性，使其自身电阻值远低于常规材料。连接可靠；使用连接管或采用放热焊接，接头牢固，稳定性好。

    铜包钢接地棒、铜镀钢垂直接地极、接地水平镀铜圆钢、扁钢线鼻与引下接地镀铜圆钢，均采用防腐新焊接工艺放热焊接。所有铜包钢接地棒必须采用电镀工艺镀铜，连铸铜包钢工艺完成，铜层厚度不小于0.254mm。放热焊接所用焊药须支持一体式密封焊药，采用电子起燃方式，起燃距离不低于1.5m，通过UL467认证。

    1、配电变压器的防雷保护

    对配电变压器的保护应该在低压侧装设低压避雷器，与高压侧避雷器、变压器外壳和低压侧中性点一起接地，称为“四点共一地”。接地电阻值满足规程中，所规定的100KVA以上容量配电变压器，接地电阻在4Ω以下，100KVA以下容量的配电变压器接地电阻在10Ω以下。

    2、柱上开关的防雷保护

    为了电网运行方面的需要，在6~10kV电网中安装了一定的柱上开关与刀闸，这对保证配电网的运行方式的灵活性，提高供电可靠性起了很大的作用，但是往往缺忽略了这些开关设备的防雷保护措施，在柱上开关和刀闸处有些没有安装避雷器保护，或者仅仅在开关的一侧装设避雷器保护。

    当开关断开时，将会造成雷电波的全反射，在雷害事故发生时造成开关设备自身的损坏，因此开关设备自身的防雷保护，是配电线路中防雷保护非常重要一部分，应该在开关或刀闸两侧安装避雷器对进行保护，避免在防雷保护上存在的缺陷。

    3、电缆分支箱的防雷保护

    由于电力系统的发展，电缆线路在配电线路中应用越来越广泛，电缆分支箱和环网柜在配电线路中的使用越来越广泛，它的防雷问题也成一个突出的问题。在10kV电缆化的环网供电系统中，需采取措施抑制感应雷过电压，通常的措施是采用避雷器。接地的作用主要是防止人身遭受电击、设备和线路遭受损坏、预防火灾和防止雷击、防止静电损害和保障电力系统正常运行。

    接地是为保证电工设备正常工作和人身安全，而采取的一种用电安全措施，通过金属导线与接地装置连接来实现，常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。

    铜包钢圆钢由一定根数的铜包钢单线绞制而成，宽泛应用于高频同轴电缆、钢络通信、电气化铁路、地铁轻轨、铁路、机场、网络通讯等场所的防雷接地、防静电接地、保护接地、电力和石化系统的接地线等。

    要鉴别铜包钢圆钢，要先了解它的内部结构由于外面包覆铜层，仅凭肉眼很难来鉴别质量，但可以用检测设备来检测导电率，和铜层厚度。措施为防止电磁感应，沿电线杆引上的电源线和信号线，应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地。为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器,如电源线(DC24V 或 220V)，视频线，信号线和云台控制线。

    信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应，在设计信号传输线的保护 时必须考虑实际情况，根据信号的传输速率，信号电平，启动电压以及雷电通量等参数等选取正确的防雷设备。

    前端设备应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当照像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针顶好距照像机 3－4米的距离。如有困难避雷针也可以架设在照像机的支撑杆上，引下线可直接利用金属 杆本身或选用 Φ 8 的镀锌圆钢。

    应用领域被覆线导体；电力工业接地棒；电力电缆的编织屏蔽线；各种电子元器件的接插件；特种电缆的加强导电线芯；电力传输和电话线路的架空线；平行双芯电话用户通信线的导体；电气化铁路、轨道交通线路承力索及滑触线；有线电视用户线和进户线同轴电缆内导体材料；计算机局域网、接入网电缆、野外用电缆内导体材料。

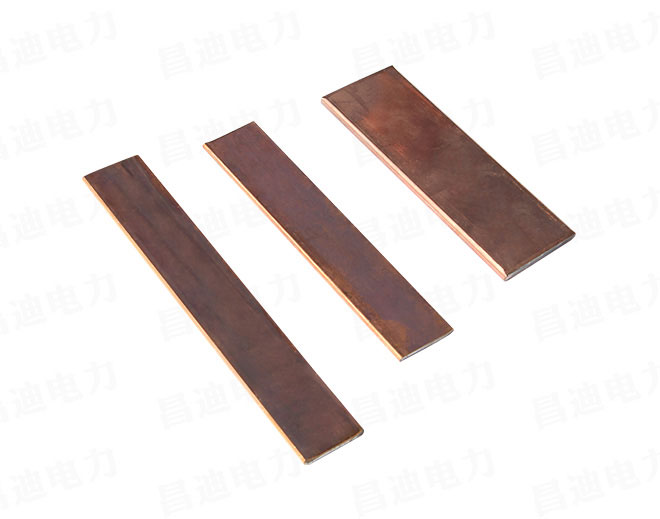

    铜包钢扁钢要求具有钢的高强度、优异的弹性，较大的热阻和高导磁性，又有铜较好的导电性能和优良的抗腐蚀性能。外表铜层为含量99.99%电解铜份分子组成。将高纯度电解铜通过电解原理,使其完全附着在钢芯上，在铜钢结合面形成合金化分子级结构,双金属界面完全结合,从而实现铜与钢之间可延性冶金连接,并形成整体。

    铜覆钢扁钢技术要求应严格按照国网标准《电气工程接地用铜覆钢技术条件》（Q/GDW466-2014）执行。铜覆钢扁钢应拥有相关权威机构出具各项主要性能的检测报告。生产工艺应采用电镀工艺。铜层应光滑平整，不应有明显的缺陷，如起泡、麻 点、粗糙、裂皮、剥皮、烧焦、漏镀、毛刺、结疤等或其他有害的不规则边缘。

     导电率（20℃）不能低于 20%。任意一点的铜层厚度不能小于 0.254mm，热稳定系数不小于 119。工频大电流耐受能力：材料经工频大电流试验后，表面不得有裂纹、裂缝、熔化等缺陷，电阻变化不得超过10%。铜覆钢扁钢材料应获得权威机构出具相应规格产品完整的型式试验报告以及腐蚀测试试验报告。

    电气与腐蚀性能：材料经电气与腐蚀试验后，电阻增加不得超过50%， 中间过程每个试验环节电阻增加不得超过 15%。试验过程中及试验结束后试样表面不得有裂纹、裂缝、 熔化等有碍于材料腐蚀性能的缺陷。

    镀铜扁钢是一种新型双金属复合材料，它既有钢的高强度，优异的弹性，较大的热阻和高导磁性，又有铜较好的导电性能和优良的抗腐蚀性能，市面上的镀铜钢产品，一般有三种工艺，一种是电镀，一种是包铜，还有一种是水平连铸，水平连铸成本非常高，一般用于接地的镀铜钢产品都不采用这种工艺。

    镀铜扁钢跟其他的水平接地导体相比，有着巨大的优势：价格便宜。虽然镀铜扁钢的单价要比镀锌钢的单价高，但是它的电流传导能力和使用年限要比镀锌钢强。因为镀铜扁钢的电流传导能力要比镀锌钢高，在同一个接地项目中要达到同样的引流的能力和接地电阻，镀铜扁钢的使用量要比镀锌钢少。

    综合比较在同一个接地项目镀铜扁钢造价与钢材接地系统造价相当。再从长期比较，使用镀铜扁钢接地系统的年限长达40年，而使用镀锌钢的接地系统使用年限只有15年。使用镀锌钢的接地系统每隔几年就要开挖维护和改造。接地系统改造比新建一个接地更费钱和耗时。

    长此以往镀铜扁钢的造价要比镀锌钢的单造价要低。防腐性能优异，使用年限长达40年。镀铜扁钢是由电镀技术在低碳钢上电镀纯度为99.9%以上的电解铜而成，镀铜层各点厚度为0.254mm以上，具体应用：用于设备接地引下线、地网水平接地导体、电缆沟及杆塔水平接地导体，布线整齐方便。

    镀铜圆钢作为垂直接地体导电性，我国传统接地体大多采用钢材质，其主要原因是我国的早期电力系统设计技术多借鉴苏联的相关技术。另外我国自身铜储探明量不足 ，为节约有色金属 ，在 20世纪五六十年代提出 “以钢代铜，以铝代铜”，所以一度大量选用钢材和铝材。

    镀铜圆钢采用低碳钢，经过大缩径冷拉加工，增强了抗拉强度，且又保持韧性，外镀99.9%纯铜，铜层厚度有0.254mm、0.33mm、0.5mm、1.0mm等可供客户选择。产品铜层牢固。弯曲180°铜层不开裂、不脱皮。品质符合相关技术标准。采用连续四维电镀法工艺制作的新型接地体。

    具有导电性能好，低电阻、性能优越、运输方便、施工方便等诸多优点，是替代圆钢、角钢、镀锌扁钢等传统接地材料的良好选择。镀铜圆钢弯曲成U型，折角内外缘无裂缝现象，经附着力试验，除虎口钳钳口咬合处出现剥落铜层，其余部分铜钢结合良好，未出现剥离现组合螺纹接地棒尺寸。

    根据设计图纸要求，结合现场实际情况，选择镀铜接地棒安装位置。镀铜圆钢的间距不宜小于其长度的2倍，水平接地体的间距应符合设计规定，当无设计规定时不宜小于5m。镀铜圆钢放在挖好沟的线上打入地下。在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；转弯部分宜自为0.3～0.5m。

    接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设。镀铜圆钢施工可采用组合型和单根型。组合型镀铜圆钢的施工要求：镀铜圆钢下端拧紧钻头打入地下；在上端用连接器另一根相同的接地极连接一起，上端安装驱动头；使用电动工具或大锤敲击打入地下；拧下驱动头，安装另一根接地棒，安装连接管和驱动头。

    将铜包钢接地极与水平接接地线采用，放热焊接连接。单根式镀铜圆钢的施工要求：单根是铜包钢接地极是一头尖，一头平，可直接植入地下；将铜包钢接地极与水平接地线采用放热焊接连接。
